回路CADライブラリパーツデータベースGUIその2

フットプリント情報とパーツ説明の各画面のイメージ図が
大体終わった

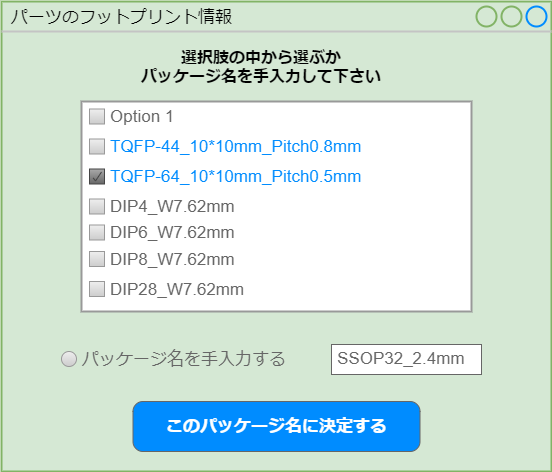

フットプリント情報のイメージ図

パーツ入力モードの説明プロパティ詳細画面_7segLEDの場合

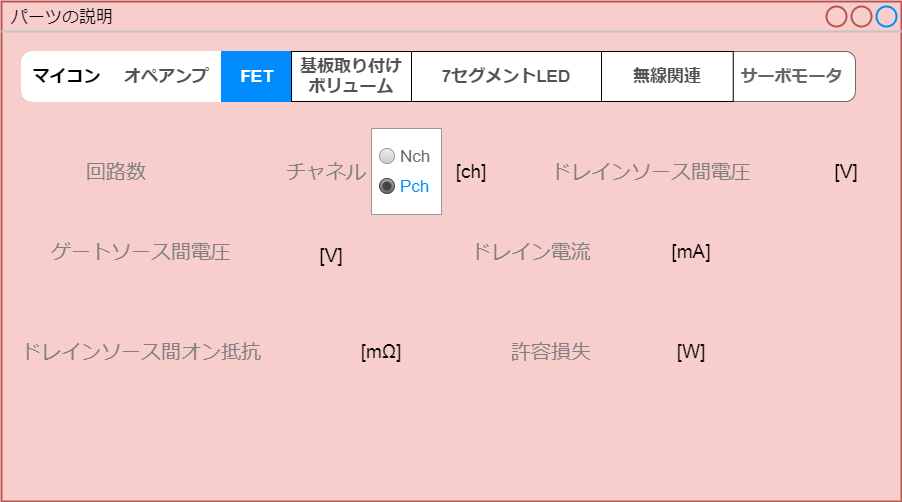

プロパティ詳細画面_FETの場合

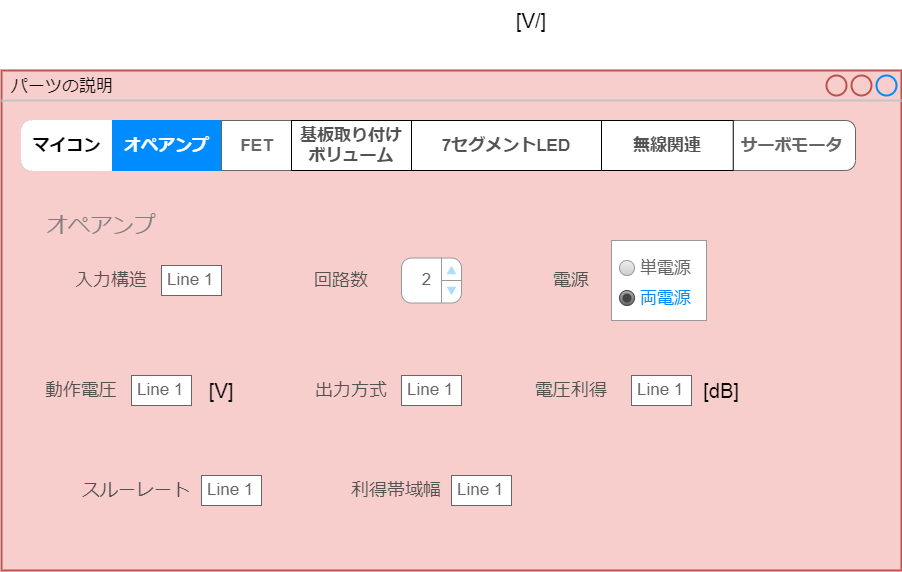

プロパティ詳細画面_オペアンプの場合

これらのイメージ図を画面レイアウト用にすると
こういう感じになり

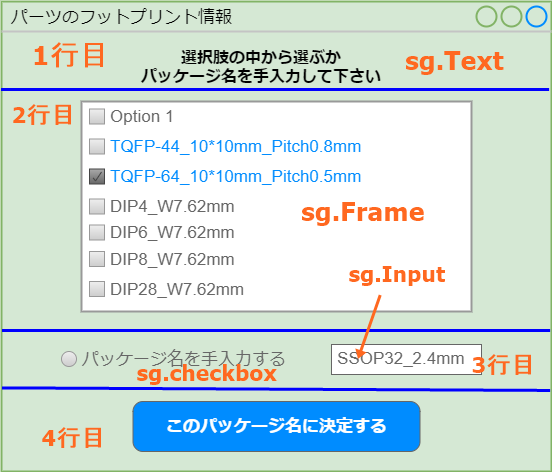

フットプリントのプロパティ詳細画面レイアウト用

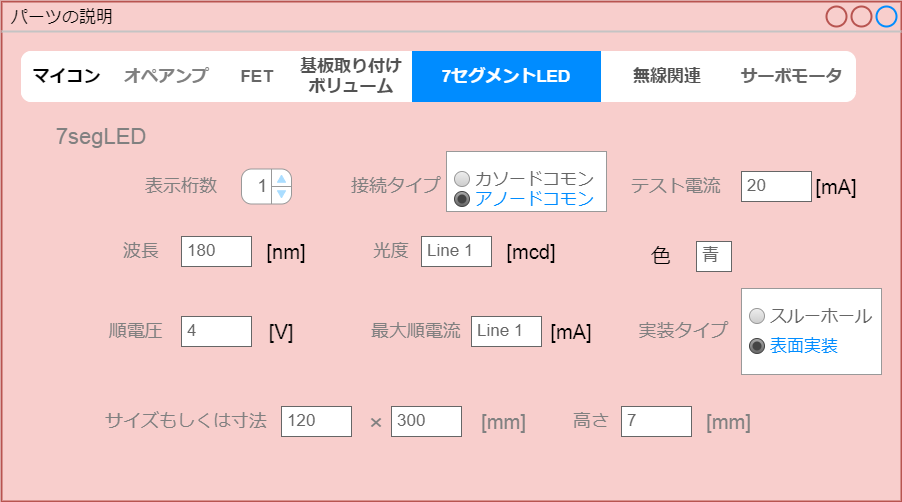

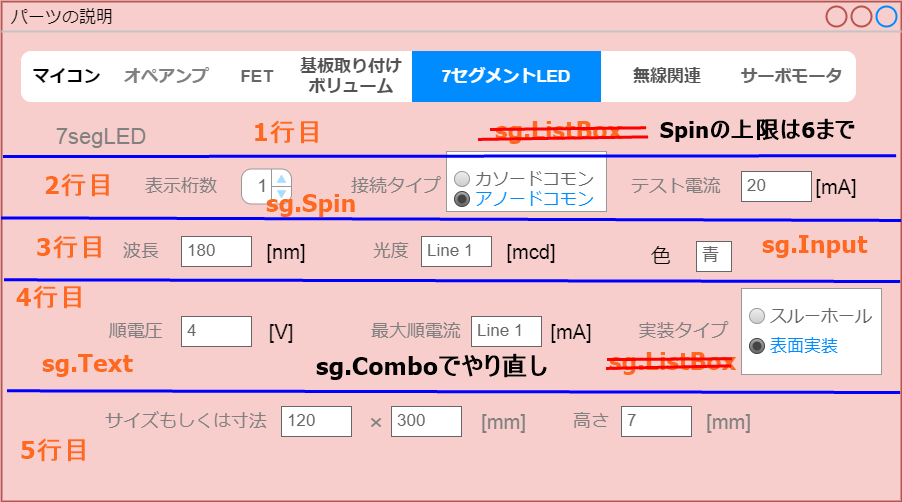

プロパティ詳細画面_7segLEDの場合_画面レイアウト用

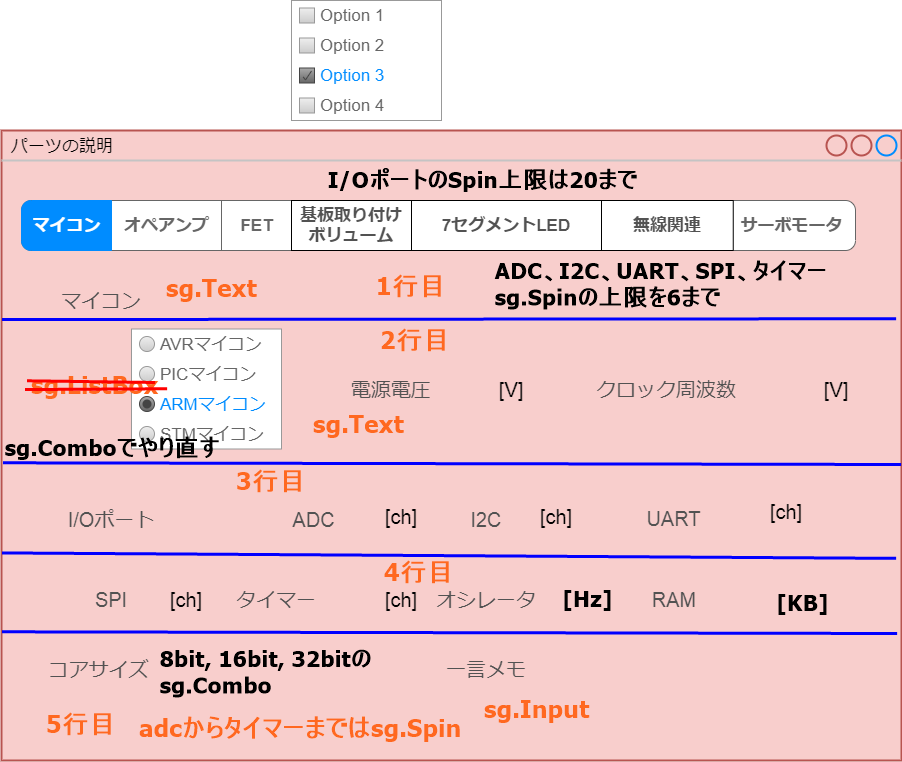

パーツ入力モードの説明プロパティ詳細画面_マイコンの場合_画面レイアウト用

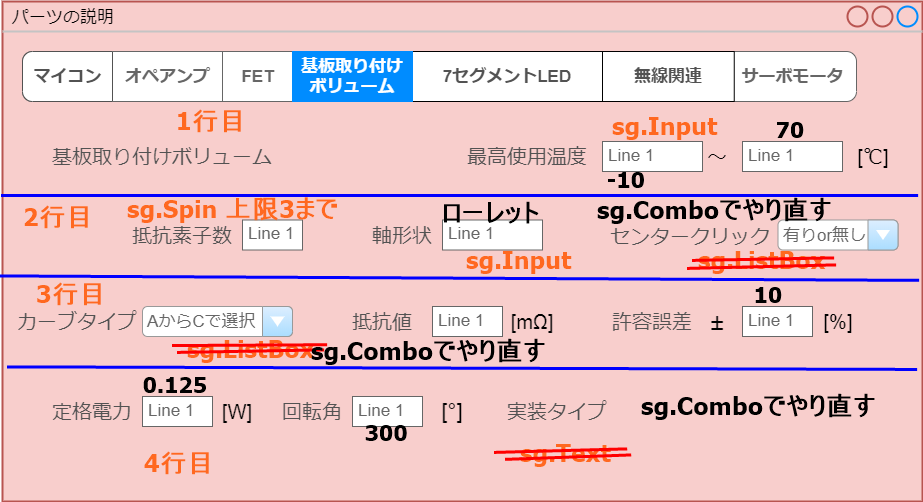

基板取り付けボリューム_画面レイアウト用

一部になるがこのようになった

それに沿って画面を作り込む

とりあえずFET、マイコン、オペアンプ、サーボモータ、7セグメントLED
無線関連が出来た

これをもっとイメージ図に近づける

そのあとに、イベントの設定などをつけていく
