電子工作作業報告書管理アプリその12

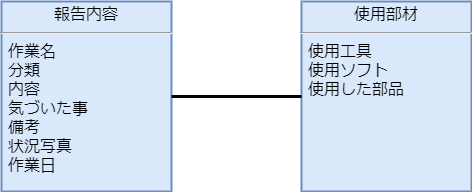

ER図が出来たので、

論理設計である手順1の

ER図をRDBのテーブルに変換する。
データベースはMariaDBにし、それに沿った形に変換したテーブル定義を
作成する

これを「論理データモデル」と呼ぶ

テーブル定義作成するには、テーブル定義書を書く

テーブル定義書のヘッダー部分としては
作成者、作成日、更新者、更新日、システム名、テーブル名

詳細部分の構成要素は、以下のようなものが挙げられる。

・項番(No)
・PrimaryKey(主キー)の有無
・UniqueKeyの有無
・カラム名
・項目名
・項目概要
・データ型
・長さ（バイト）
・NotNullの有無（NULLを許すのか、許さないのかの列制約です）
・デフォルト(初期値)
・備考

項番(No)：
一つのカラムに対して、1つの項番(No)を割り当てます。

PrimaryKey(主キー)の有無：
Primary Key(主キー)とは、テーブルに登録するレコード(データ行)の全体のうち、
ひとつのデータに特定することをデータベースが保証する列のことです。

例えば、学籍番号や従業員番号などは同じものが存在していないため、その番号によって
誰かを特定できますよね？

このような学籍番号や従業員番号のことをPrimaryKey(主キー)と言います。
UniqueKeyの有無：
UniqueKeyとは他の行の値とは重複してはダメという制御のことです。入れようとした値が既に入っている値と同じであればエラーにしますといった制御がかかります

カラム名(列名)：
カラム名とはデータベースにおける列の名称のことです。エクセルで例えると、
AやBなどの英文字が並んでいるかと思いますが、あの列のことをカラムと言います。

項目名：
項目名はシステム上の項目名称のことです。例えば、個人情報を登録するシステムがあるとすると、
「氏名」「年齢」「住所」などが項目名にあたります。

項目概要：
その項目が何に使われるかを説明したものになります。誰が見ても理解出来るような項目であれば、
特に不要です。

データ型(データ属性)：
データ形式を指定します。よく使われるデータ型は以下のようなものです。

・INT：整数型

・FLOAT：少数点型

・CHAR：文字列

・DATA：日付型

厳密に言うとデータ型はもっと細かく分けられるのですが、システム開発者でないと正確な指定はできないため、要件定義の際には「整数」「小数点」「日付」「時刻」
「日本語文字列」「英数字文字列」などのように指定すると良いでしょう。

長さ(バイト)：
カラムの長さ(バイト数)を指定します。
ざっくり言うなら、半角文字1つで1バイトであり、全角文字1つで2バイトです。
NotNullの有無：
Nullとは空白値のことです。NotNullとは空白値を許容しない設定のことです。

　NotNull有り＝空白値を許容しない

　NotNull無し＝空白値を許容する

となります。
デフォルト(初期値)：
項目のデフォルト(初期値)を指定します。例えば、Null、
スペース、ゼロのようなものがデフォルトの候補となります。

備考：カラムに対する補足事項を記載します。

これを作成する。
